Aplicaciones admisibles Al Voltalene Flamex (AS) vs Al Afumex Class (AS)

Es necesario y casi obligatorio aclarar de nuevo las aplicaciones admisibles para los cables de aluminio para BT. El hecho de que las dos versiones existentes en stock sean “libres de halógenos” está provocando muchas confusiones.

En Prysmian seguimos recibiendo muchas consultas por instalaciones ejecutadas con cable tipo AL XZ1 (S) que la inspección de OCA no acepta (calificación de instalación condicionada) por haberse incurrido en un defecto grave al emplear cables de naturaleza o características no adecuadas de los conductores (ver 12º párrafo del pto. 6.2. de la ITC-BT 05 del REBT).

Se puede recordar muy sencillamente, el cable de cubierta negra tipo AL XZ1 (S) no es apto para su instalación en locales de pública concurrencia, líneas generales de alimentación o derivaciones individuales por no tener la clase de reacción al fuego mínima C_ca-s1b,d1,a1 que se exige en la normativa. El cable adecuado sería el de cubierta verde AL RZ1 (AS). Si desea entrar en detalles que aclaren el porqué de la confusión tan generalizada puede seguir leyendo este artículo.

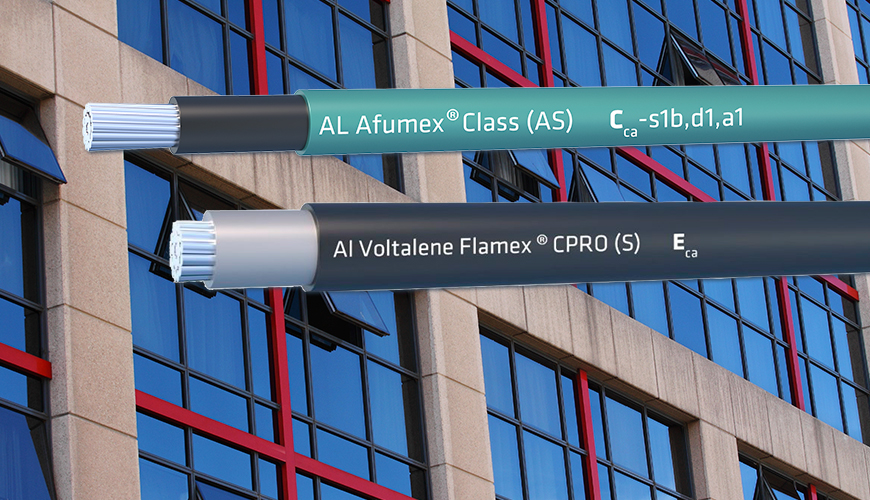

Cable Al Voltalene Flamex CPRO (S). Tipo AL XZ1 (S) NO apto para locales de pública concurrencia, líneas generales de alimentación o derivaciones individuales. Clase de reacción al fuego E_ca.

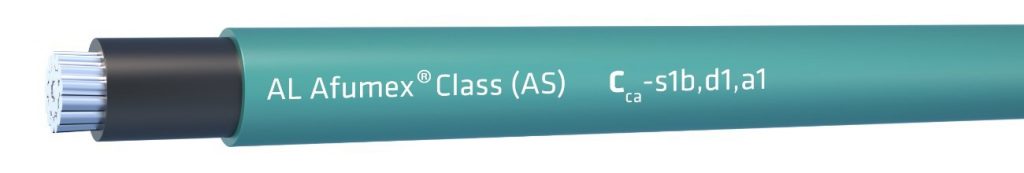

Cable Al Afumex Class (AS). Tipo AL RZ1 (AS) adecuado para locales de pública concurrencia, líneas generales de alimentación. Clase de reacción al fuego C_ca-s1b,d1,a1.

Este error tan frecuente viene de la amplia difusión del término “libre de halógenos” lo que obedece a una explicación clara, no es fruto de la casualidad. Cuando la división de cables de Pirelli (ahora Prysmian) desarrolla la tecnología Afumex^®, con el objeto de mejorar notablemente la reacción al fuego de los cables, una de las grandes novedades era la ausencia técnica de moléculas halogenadas en los compuestos de nueva generación. De ahí que genéricamente se fue llamando de forma técnico-coloquial cables libres de halógenos a los nuevos cables tipo Afumex^® y a sus análogos comerciales.

En principio no había problema dado que donde el REBT pedía cables no propagadores del incendio y con emisión de humos y opacidad reducida (recordemos que el REBT no exige expresamente cables libres de halógenos en ningún punto) es lo mismo que si pidiera cables libres de halógenos ya que había una correspondencia biunívoca entre unos y otros y no había posibilidad de confusión con los cables habituales de stock.

Años después de la entrada en vigor del REBT se empezó a comercializar el cable tipo AL XZ1 (S) sustituyendo al cable convencional de aluminio para BT (AL RV). Este nuevo cable AL XZ1 (S) presenta algunas mejoras respecto al AL RV en cuanto a su comportamiento mecánico y también en su reacción al fuego porque entre otras “virtudes” es libre de halógenos, pero no cumple el ensayo de no propagación del incendio. Por lo que estrictamente no es apto para la instalación en locales de pública concurrencia o instalaciones de enlace (LGAs y DIs) aunque sea tentador instalarlo por ser libre de halógenos, igual que el cable verde AL RZ1 (AS), y algo más económico.

Hoy día con la entrada en vigor del CPR debería ser todavía más fácil evitar la confusión dado que como sabemos los cables ahora tienen clase de reacción al fuego lo que facilita su comparación y clasificación. Para emplazamientos de pública concurrencia o instalaciones de enlace (líneas generales de alimentación o derivaciones individuales) los cables han de ser de la clase mínima C_ca-s1b,d1,a1 (ver nota del Ministerio de Economía, Industria y Competitividad para la aplicación del CPR al REBT del 3-4-17). Es decir, el cable de aluminio a instalar debería ser el Al Afumex Class (AS) (AL RZ1 (AS)). El cable tipo AL XZ1 (S) tiene clase de reacción al fuego inferior (E_ca).

No más errores, en emplazamientos públicos e instalaciones de enlace se debe instalar el cable verde (Al Afumex Class (AS)) y para donde no se exige la clase C_ca-s1b,d1,a1 como pueden ser redes de distribución, acometidas, instalaciones industriales que no sean en falso techo, suelo elevado o zona ATEX, etc. podemos emplear el cable negro (Al Voltalene Flamex CPRO (S)) (AL XZ1 (S)) con clase de reacción al fuego E_ca.

La asidua confusión tratada en este artículo ha sido aclarada sucesivamente en las últimas ediciones de nuestros catálogos de cables y accesorios para BT. En la última versión se explica como error frecuente número 1 en la página 113.

Lisardo Recio Maíllo

Product Manager

Prysmian Group
